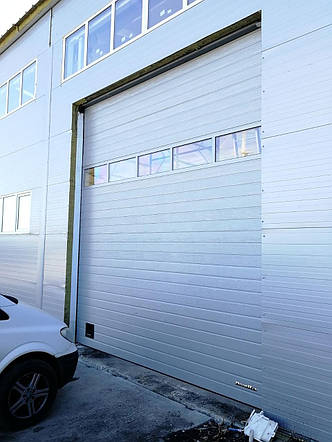

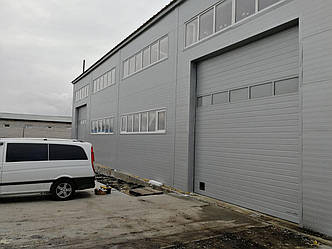

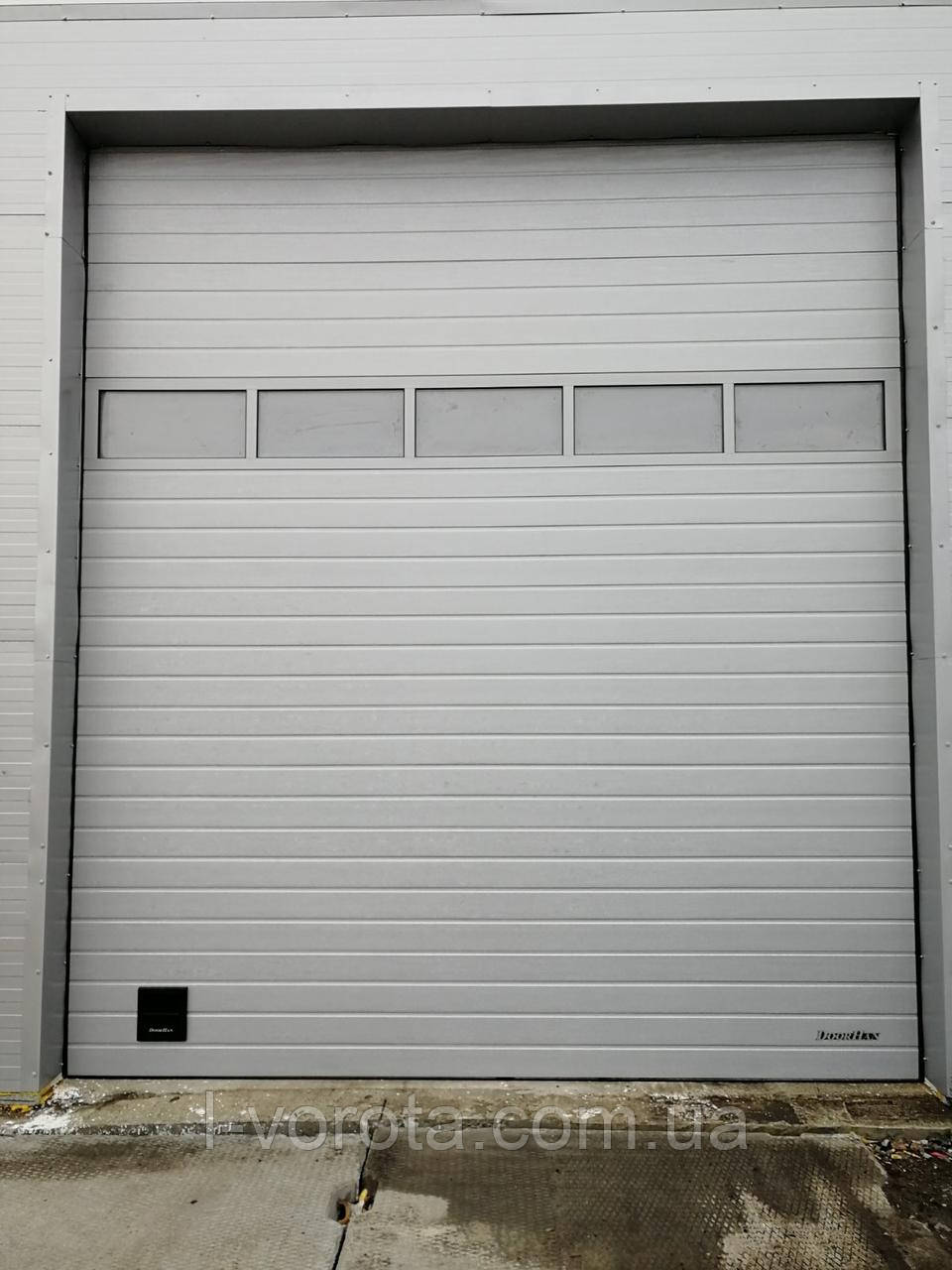

Ворота панорамні секційні

Ворота панорамні секційні ш3200мм, в3200мм

Полотно з сендвіч-панелей товщиною 40 мм і посиленням під внутрішні петлі. Промислова фурнітура. Комплект направляючих (вертикальні з ущільнювачем, горизонтальні, С-профіль). Торсіонні пружини, що пройшли дробоструминну обробку. Ручка для підняття полотна.
Ширина, мм: 3200
Висота, мм: 3200
Одвірок (h), мм: від 250 мм до 600 мм (одвірок може бути і більше 600 мм, але тоді буде націнка за підвищений або вертикальний підйом)
Лівий пристінок (b1), мм: min 150мм
Правий пристінок (b2), мм: min 150мм
Дизайн: Широка смуга
Структура: Під дерево
Тип кольору з зовнішньої сторони: стандартний. Можлива ламінація чи фарбування в вибраний вами колір по карті RAL за додаткову націнку.
Засувка. У ворота так само можна врізати хвіртку і вікна.

Для зняття необхідних показників досить рулетки і будівельного рівня. Всі виміри проводяться всередині приміщення. Замір кожної величини необхідно виробляти як мінімум за трьома точками:

H — висота прорізу (відстань від підлоги до верху отвору);
B — ширина отвору (відстань від лівого до правого краю отвору);
h — одвірок (відстань від верху отвору до стелі) від 150 мм;
b1/ b2 — ліве/праве бокове відстань (відстань від краю отвору до перешкоди) від 120 мм;
L — глибина приміщення.

При вимірі Н і В за підсумковий розмір приймається найбільша величина.
При вимірі h, b1, b2 та L за підсумковий розмір приймається найменша величина.

ВИМОГИ ДО БУДІВЕЛЬНОГО ОБ'ЄКТА

Перепад рівня підлоги по всій ширині отвору не повинен перевищувати 10 мм. Необхідно забезпечити витримку монтажної площини (пристінків і притолоки). Основа під установку системи напрямних повинна бути монолітна і міцна, при відсутності такого вимагається додаткова окантовка або формування отвору металовиробами.

Конструкція воріт

1. Система урівноваження полотна воріт (пружинно-торсіонний механізм)
2. Кінцевий П-подібний опорний кронштейн
3. Верхній профіль
4. Напрямні для полотна воріт
5. Опора з роликодержателем і роликом
6. Стійка кутова
7. Бічна кришка
8. Пристрій захисту від обриву пружини
9. Система кріплення до стелі
10. Верхній опорний кронштейн
11. Верхній ущільнювач
12. Петля
13. Полотно воріт з сендвіч-панелей
14. Засувка (опція)
15. Нижній опорний кронштейн
16. Нижній профіль з ущільнювачем
17. Ручка
