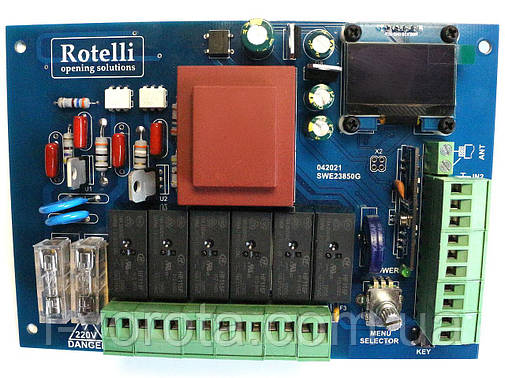

Плата керування Rotelli Wi-Fi Insight МТ440/640 (244) (Ротеллі нове покоління)

Плата Rotelli Wi-Fi Insight МТ440/640 (244) (Ротеллі) (Нова версія на заміну попередньої моделі)
Гарантія 1 рік.
В розділі Специфікації є повна інструкція по налаштуванню плати керування та Wi-Fi

 Ми відправляємо замовлення щодня (крім вихідних), допомагаючи настроювати обладнання в телефонному режимі  після отримання товару.

Плата керування Rotelli Wi-Fi Insight MT440 (також відома як модель SG244) — це оновлена версія блока керування для двостулкових воріт, що підтримує дистанційне керування через Wi-Fi. Вона призначена для роботи з приводами серій MT400, MT440, MT540 і MT640.

Основні характеристики та функціонал
Керування через Wi-Fi: Дає змогу відкривати та закривати ворота зі смартфона, що зручно для надання доступу віддалено.

Роздільне керування: Плата може контролювати як одну стулку («режим калітки»), так і дві одночасно.

Регулювання потужності: На платі можливі регулювання, що дають змогу налаштувати зусилля двигунів під вагу конкретних воріт.

Плавна робота: Підтримує функції плавного пуску та уповільнення перед повною зупинкою («м'який фініш»), що знижує навантаження на механізми.

Настроювання часу: Для кожного приводу індивідуально задається час роботи (відкриття/закриття).

 Автозакривання стулок — якщо ввімкнути цей режим, то ворота самі почнуть закриватися після того, як пройде заданий час;

 Затримка перед зачиненням другої стулки — спочатку починає закриватися перша стулка, а потім після деякого часу запускається закривання другої стулки.

• ЗАПИС ПУЛЬТІВ Rotelli (Ротеллі)
• Для запису пульта використовують кнопку «KEY».
• Запис пульта у режимі повного відкриття
• Один раз короткочасно натискаємо кнопку, на екрані з'являться надписи: «Додавання пультів» та «Ворота». Після цього один раз натиснути і утримувати будь-яку клавішу на пульті впродовж 2-х секунд. Якщо пульт записався, екран перемкнеться на головне меню.
• Запис пульта у режимі хвіртки
• Двічі короткочасно натискаємо кнопку, на екрані з'являться надписи: «Додавання пультів» та «Хвіртка». Після цього один раз натиснути і утримувати будь-яку вільну клавішу на пульті впродовж 2-х секунд. Якщо пульт записався, екран перемкнеться на головне меню.
• Запис пульта у режимі вуличного освітлення
• Тричі короткочасно натискаємо кнопку, на екрані з'являться надписи: «Додавання пультів» та «Вуличне осв.». Після цього один раз натиснути і утримувати будь-яку вільну клавішу на пульті впродовж 2-х секунд. Якщо пульт записався, екран перемкнеться на головне меню.
• Видалення пультів

Щоб видалити всі пульти з пам’яті, необхідно кнопку «KEY» натиснути та утримувати доки на екрані не з’явиться надпис «Пульти видалені».

МЕНЮ
Навігація по меню здійснюється за допомогою енкодера. Для переміщення курсора потрібно обертати ручку за/проти годинниковою стрілкою. Для підтвердження вибору ручку енкодера слід натиснути вздовж осі його обертання.
Значення «0» - вимкнено, «1» - ввімкнено.
«Open Ph+ St+»
Це рядок діагностики, який дає можливість перевірити роботу геркону, а також оцінити спрацювання фотоелементів.
При замиканні контактів «LIMIT та GND», позначення «Open» змінить на «Close». Якщо замкнути контакти «PHOTO» або «STOP» з контактом «GND» знак «+» змінюється на знак «-», що свідчить про коректність роботи сигнальної пари.
-------------------------------
«СИЛА»
У цьому пункті меню встановлюється значення потужності, яка подається на привід від 40 до 100% (рекомендовано 100%).
-------------------------------
«АВТОЗАКРИТТЯ»
У цьому пункті задається значення часу (в секундах), після якого ворота починають зачинятися.
-------------------------------
«ЗАТРИМКА»
Задається значення часу затримки другої половинки воріт після старту першої.
-------------------------------
«ЧАС МОТОР 1»
Цей пункт меню дає можливість задати час відкривання половинки воріт №1.
-------------------------------
«ЧАС МОТОР 2»
Цей пункт меню дає можливість задати час відкривання половинки воріт №2.
-------------------------------
«ДОТЯЖКА»
Налаштовується час дотяжки воріт у закритому положенні.
-------------------------------
«ПЛАВНИЙ СТАРТ»
Початок руху воріт здійснюється на заниженій швидкості.
-------------------------------
«ПЛАВНИЙ СТОП»
Закінчення руху воріт здійснюється на заниженій швидкості.
-------------------------------
«ФОТО ДАТЧИК»
Вмикає або вимикає фотоелементи, які підключені до клем «Photo-GND».
-------------------------------
«СТОП ДАТЧИК»
Вмикає або вимикає фотоелементи, які підключені до клем «Stop-GND».
-------------------------------
«РЕВЕРС М1»
Змінює полярність підключення електромотору, а разом з цим і напрямок руху воріт (при першому запуску). Обираємо 0 або 1.
-------------------------------
«РЕВЕРС М2»
Змінює полярність підключення електромотору, а разом з цим і напрямок руху воріт (при першому запуску). Обираємо 0 або 1.
-------------------------------
«ВХІД 1» та «ВХІД 2»
Ці пункти дають змогу налаштувати сигнальні входи «FULL» та «PART» відповідно.
1 - покроковий режим воріт(відкрити/стоп/закрити)
2 - покроковий режим хвіртки
3 - тільки відкриття воріт
4 - тільки закриття воріт
5 - ввімкнення вуличного освітлення
-------------------------------
«МОВА»
Вибір мови меню.
-------------------------------
«СВІТЛО»
Активація режиму вуличного освітлення (секунди).
-------------------------------

ПЛАН НАЛАШТУВАННЯ СИСТЕМИ
1. Перезавантажуємо живлення автоматики.
2. Розблокувати приводи. Виставити ворота під кутом 45 градусів. Заблокувати приводи.
3. Натискаємо пульт для запуску системи.
4. Якщо ворота відкриваються і стартують у правильному порядку, то підключення зроблено правильно.
5. Якщо один із двох приводів (або обидва приводи) починають закривати ворота, то на ньому потрібно поміняти місцями підключення проводів на контактах «OPEN» та «CLOSE» (або скористатися пунктом меню «Реверс М1, Реверс М2»).
6. Якщо ворота починають відчинятися, але стартують у неправильному порядку, то потрібно поміняти клемники моторів місцями.
7. Після вищевказаних процедур закриваємо ворота. Відключаємо живлення. Включаємо живлення.
8. Натискаємо на пульт для запуску воріт. Вони відкриються, орієнтовно, до половини і зупиняться.
9. У пунктах меню «Час мотор 1» та «Час мотор 2» коригуємо час, щоб ворота відрилися на повну.
10. Натискаємо кнопку пульта для закриття воріт.
11. При необхідності можна повторити корекцію часу роботи моторів.

ПІДКЛЮЧЕННЯ ДО WI-FI
Активація даної функції надає змогу віддаленого керування автоматикою воріт через мережу інтернет.
Для початку роботи з пристроєм необхідно завантажити додаток «New Gate»:
ANDROID: https://play.google.com/store/apps/details?id=com.dimiot.iot
iOS: https://apps.apple.com/ua/app/new-gate/id6742454561
ПЕРЕД ПЕРШИМ З′ЄДНАННЯМ ПРИСТРОЮ З ДОДАТКОМ НЕОБХІДНО НА ВАШОМУ СМАРТФОНІ ВВІМКНУТИ БЛЮТУЗ ТА ГЕОЛОКАЦІЮ. ВСТАНОВІТЬ ВОРОТА У ЗАКРИТЕ ПОЛОЖЕННЯ
Після завантаження додатку необхідно пройти процедуру реєстрації.
Вам на електронну пошту буде надісланий код, який необхідно вписати в поле форми.
Якщо код не надійшов, тоді перевірте вкладку «Спам» вашої електронної скриньки.
1.Роз’єм антени Wi-Fi 2,4 ГГц
2.Світлодіод LED1
3.Кнопка Wi-Fi

В розділі Специфікації є повна інструкція по налаштуванню плати керування та Wi-Fi
