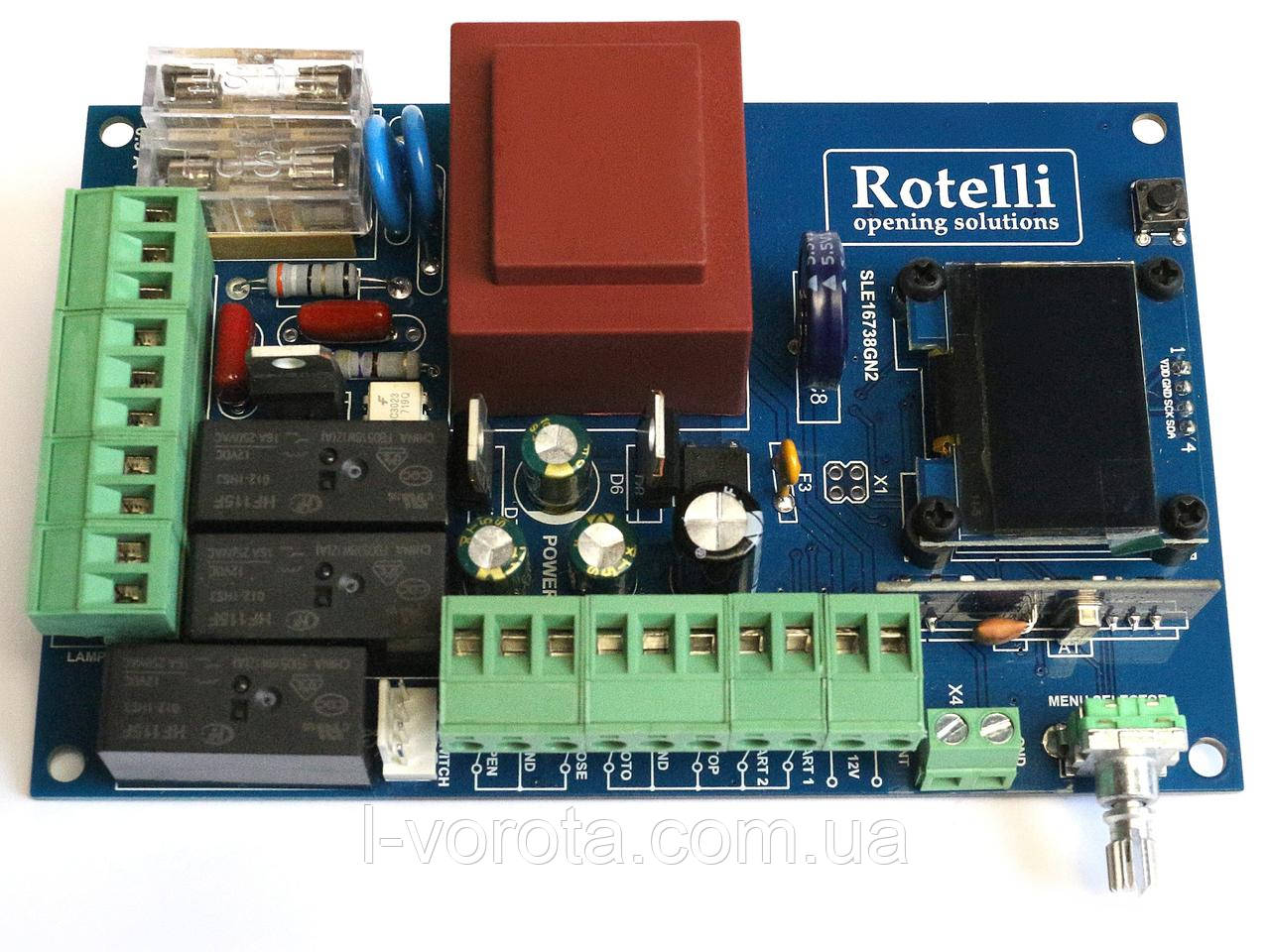

Плата керування Rotelli Wi-Fi Insight 1100/1300/2000 (Ротеллі нове покоління)

Плата керування Rotelli Wi-Fi Insight 1100/1300/2000 (Ротеллі нове покоління) для приводу відкатних воріт. Rotelli італійська компанія, що гарантує якісну автоматику для воріт уже багато років.Це дійсно найзручніша плата керування з наявних — Вам не потрібно встановлювати жодних перемичок, попередньо настроювати її або переналаштовувати.

В розділі Специфікації є повна інструкція по налаштуванню плати керування та Wi-Fi
Гарантія 1 рік.

 Ми відправляємо замовлення щодня (крім вихідних), допомагаючи настроювати обладнання в телефонному режимі  після отримання товару.

Плата керування Rotelli Wi-Fi Insight 1100/1300/2000 — це сучасний електронний модуль нового покоління, розроблений для автоматизації відкатних воріт вагою до 2000 кг . Головною особливістю цієї серії є вбудований Wi-Fi модуль, що дозволяє керувати воротами безпосередньо зі смартфона через інтернет.

Основні характеристики та функціонал

• Дистанційне керування: Крім традиційних пультів (частота 433,92 МГц), підтримується управління через мобільний додаток завдяки вбудованому Wi-Fi.
• Спрощене налаштування: Плата не потребує встановлення перемичок (джамперів); основне програмування виконується однією клавішею.
• Інтелектуальні функції:
• Режим "хвіртки" (часткове відкриття для пішоходів).
• Плавний старт та уповільнення в кінці руху для збереження ресурсу редуктора.
• Автоматичне закриття за таймером.
• Регулювання потужності двигуна.

ЗАПИС ПУЛЬТІВ Rotelli  (Ротеллі)

• Для запису пульта використовують кнопку «KEY».
• Запис пульта у режимі повного відкриття
• Один раз короткочасно натискаємо кнопку та на екрані з'являться надписи: «Додавання пультів» та «Ворота». Після цього один раз натиснути і утримувати будь-яку клавішу на пульті впродовж 2-х секунд. Якщо пульт записався, екран перемкнеться на головне меню.
• Запис пульта у режимі хвіртки
• Двічі короткочасно натискаємо кнопку, на екрані з'являться надписи: «Додавання пультів» та «Хвіртка». Після цього один раз натиснути і утримувати будь-яку клавішу на пульті впродовж 2-х секунд. Якщо пульт записався, екран перемкнеться на головне меню.
• Запис пульта у режимі вуличного освітлення
• Тричі короткочасно натискаємо кнопку, на екрані з'являться надписи: «Додавання пультів» та «Вуличне осв.». Після цього один раз натиснути і утримувати будь-яку клавішу на пульті впродовж 2-х секунд. Якщо пульт записався, екран перемкнеться на головне меню.
• Видалення пультів Щоб видалити всі пульти з пам’яті, необхідно кнопку «KEY» натиснути та утримувати доки на екрані не з’явиться надпис «Пульти видалені».

НАВЧАННЯ СИСТЕМИ Rotelli (Ротеллі)

• Перед навчанням системи переконайтеся, що підключення та встановлення магнітів здійснено правильно, а ворота закриті і привід переведений у автоматичний режим (заблоковано).
• Цей процес необхідний для правильної роботи автоматики. Для запуску навчання заходимо у пункту «Запуск тест» та перемикаємо «0» на «1», після чого ворота повинні самі повністю відкритися і відразу ж зачинитися. Навчання завершено.

МЕНЮ Плати керування Rotelli
Навігація по меню здійснюється за допомогою енкодера. Для переміщення курсора потрібно обертати ручку за/проти годинниковою стрілкою. Для підтвердження вибору ручку енкодера слід натиснути вздовж осі його обертання.
Значення «0» - вимкнено, «1» - ввімкнено.
«OP- CL- PH- ST-»
Це рядок діагностики, який дає можливість перевірити роботу датчика Холла, а також правильність встановлення магнітів, спрацювання фотоелементів.
При замиканні контактів «OPEN», «CLOSE», «PHOTO», «STOP» з контактом «GND» знак «–» змінюється на знак «+». Що свідчить про коректність роботи сигнальної пари.
-------------------------------
«СИЛА»
У цьому пункті меню встановлюється значення потужності яка подається на привід від 30 до 100% (рекомендовано 100%).
-------------------------------
«АВТОЗАКРИТТЯ»
У цьому пункті задається значення часу (в секундах), після якого ворота починають зачинятися.
-------------------------------
«ПЛАВНИЙ СТАРТ»
Початок руху воріт здійснюється на заниженій швидкості.
-------------------------------
«ПЛАВНИЙ СТОП»
Закінчення руху воріт здійснюється на заниженій швидкості.
-------------------------------
«ГАЛЬМО ВІДКР»
Активація ел.гальма в кінці руху воріт при відкриванні.
-------------------------------
«ГАЛЬМО ЗАКР»
Активація ел.гальма в кінці руху воріт при закриванні.
-------------------------------
«ФОТО ДАТЧИК»
Вмикає або вимикає фотоелементи, які підключені до клем «Photo-GND».
-------------------------------
«СТОП ДАТЧИК»
Вмикає або вимикає фотоелементи, які підключені до клем «Stop-GND».
-------------------------------
«МОТОР»
Якщо дивитися з двору на ворота, то привід буде розміщено ліворуч чи праворуч.
У цьому пункті меню вибираємо L (лівий) або R (правий) відповідно.
-------------------------------
«ВХІД 1» та «ВХІД 2»
Ці пункти дають змогу налаштувати сигнальні входи «INPUT 1» та «INPUT 2» відповідно.
1 - покроковий режим воріт(відкрити/стоп/закрити)
2 - покроковий режим хвіртки
3 - тільки відкриття воріт
4 - тільки закриття воріт
5 - ввімкнення вуличного освітлення
-------------------------------
«МОВА»
Вибір мови меню.
-------------------------------
«ОСВІТЛЕННЯ»
Активація режиму вуличного освітлення (секунди).
-------------------------------
«ЗАПУСК ТЕСТ»
Після встановлення позиції мотора (L/R) та магнітів, необхідно провести навчання системи. Для запуску змінюємо «0» на «1». Ворота повинні повністю відкритися, а потім повністю закритися. Навчання завершено

ПІДКЛЮЧЕННЯ ДО WI-FI
Активація даної функції надає змогу віддаленого керування автоматикою воріт через мережу інтернет.
Для початку роботи з пристроєм необхідно завантажити додаток «New Gate»:
ANDROID: https://play.google.com/store/apps/details?id=com.dimiot.iot
iOS: https://apps.apple.com/ua/app/new-gate/id6742454561
ПЕРЕД ПЕРШИМ З′ЄДНАННЯМ ПРИСТРОЮ З ДОДАТКОМ НЕОБХІДНО НА ВАШОМУ СМАРТФОНІ ВВІМКНУТИ БЛЮТУЗ ТА ГЕОЛОКАЦІЮ. ВСТАНОВІТЬ ВОРОТА У ЗАКРИТЕ ПОЛОЖЕННЯ
Після завантаження додатку необхідно пройти процедуру реєстрації.
Вам на електронну пошту буде надісланий код, який необхідно вписати в поле форми.
Якщо код не надійшов, тоді перевірте вкладку «Спам» вашої електронної скриньки.
1.Роз’єм антени Wi-Fi 2,4 ГГц
2.Світлодіод LED1
3.Кнопка Wi-Fi

В розділі Специфікації є повна інструкція по налаштуванню плати керування та Wi-Fi
