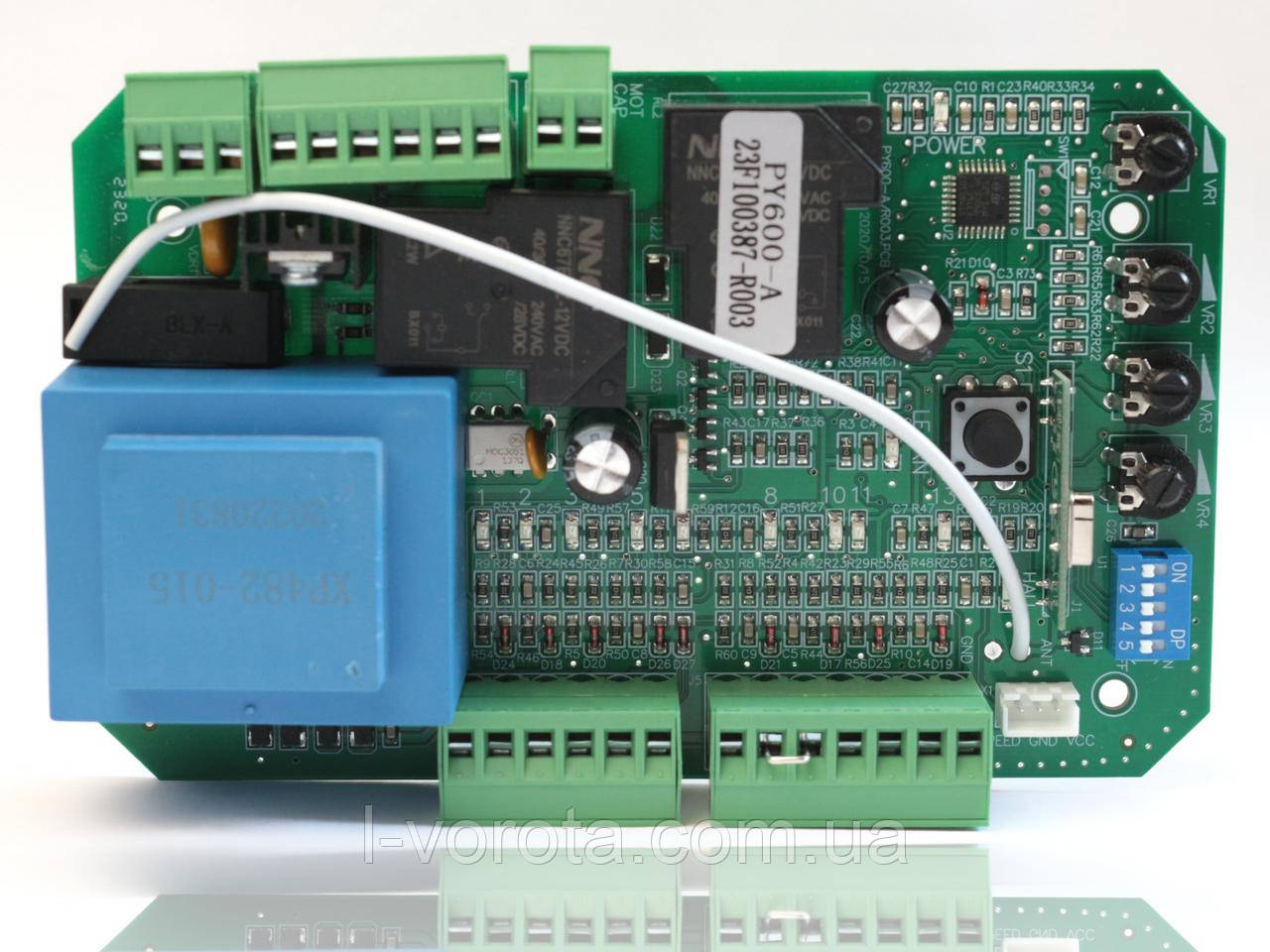

Плата керування STEELON NAVI 600/1000/1500 для керування відкатними приводами

Плата керування Steelon Navi 600 (також сумісна з моделями 1000 та 1500) є ключовим компонентом автоматики для відкатних воріт, що відповідає за прийом команд, керування рухом воріт та забезпечення функцій безпеки.

Основні характеристики та функції плати:

• Живлення: Плата працює від однофазної мережі 230 В.
• Сумісність приводу: Призначена для використання з двигунами Steelon, які мають магнітні (герконові) кінцеві вимикачі.
• Інтегрований радіоприймач: Вбудований приймач працює на частоті 433,92 МГц і підтримує до 20 пультів дистанційного керування (наприклад, Steelon NV-4).
• Функції керування:
  • Режим хвіртки: Можливість часткового відкриття воріт для проходу людей.
  • Автоматичне закриття: Функція програмованого часу автоматичного закриття воріт після відкриття.
  • Плавний пуск та зупинка (гальмування): Забезпечує плавний початок і завершення руху воріт, зменшуючи навантаження на механізм і продовжуючи термін служби приводу.
  • Налаштування чутливості до перешкод: Дозволяє регулювати зусилля двигуна, щоб автоматика реагувала на перешкоди під час руху воріт.
  • Регулювання потужності: Можливість налаштування потужності двигуна на старті та під час роботи.

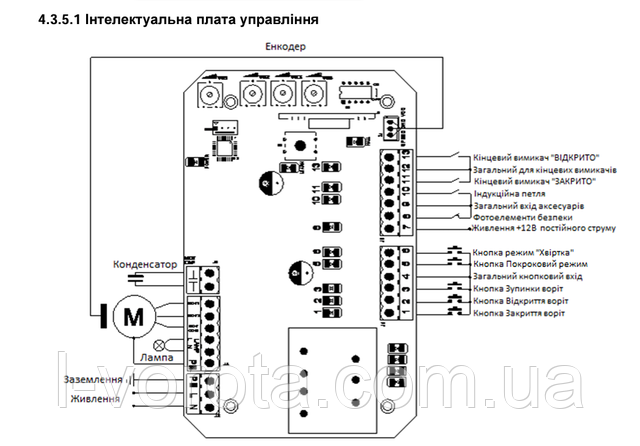

• Підключення аксесуарів: Передбачені клеми для підключення додаткових пристроїв безпеки та керування, таких як фотоелементи (релейного типу), сигнальна лампа на 220В, та зовнішні кнопки управління.
• Захист: Плата закрита прозорим захисним кожухом для захисту від вологи, а двигун має механізм термозахисту від перегріву.

Програмування та налаштування:

Налаштування плати зазвичай включає кілька етапів:

1. Монтаж: Встановлення приводу та магнітних кінцевих вимикачів у крайніх положеннях.
2. Підключення: З'єднання кабелів живлення та керування (рекомендується використовувати окремі канали для силових та керуючих кабелів).
3. Автоматичне налаштування: Після першого ввімкнення живлення автоматика може самостійно "запам'ятати" час роботи та кінцеві положення воріт.
4. Програмування пультів: Реєстрація пультів дистанційного керування в пам'яті приймача на платі.
5. Регулювання параметрів: За допомогою потенціометрів та DIP-перемикачів (якщо є) можна налаштувати додаткові функції, такі як сила руху, час автоматичного закриття тощо

Гарантія 1 рік.

У розділі Специфікація є докладна інструкція з під'єднання й настроювання плати керування відкатною автоматикою STEELON NAVI 600/1000/1500.

Плати керування автоматикою воріт і шлагбаумів — це електроніка, що "командує", значення якої схоже на роль електроніки автомобільного двигуна. Плата зв'язує оператора із системою контролю доступу та передає їй команди:
● приймати сигнали від пультів ДК;
● привод, що відводить убік, відчиняє або скручує стулку воріт. Або електрошлагбауму, що підіймає або опускається стрілу.
Якщо керівна плата ваших воріт вийшла з ладу — зверніться в LUX-Vorota! Наші фахівці швидко підберуть необхідний блок керування та нададуть безплатну вичерпну консультацію щодо її встановлення. Для клієнтів із Харкова доступна послуга монтажу та під'єднання плати "під ключ". Представлена модель — це високотехнологічний пристрій нового покоління. Плата забезпечує миттєве безперебійне виконання команд і підтримує можливість під'єднання додаткових комплектуючих. До базового набору функцій входить:
● забезпечення плавного руху стулки, без «тривання» та ривків. Привод, обладнаний такою платою, менше зношується й довше слугує.
● «калітковий» режим для пішоходів;
● функція самодіагностики
● блокування команд у разі спроби зламування.
